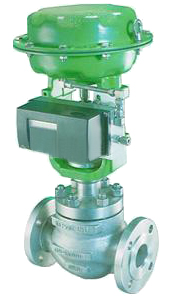

进口不平衡笼式调节阀进口不平衡笼式调节阀产品概述
进口不平衡笼式调节阀是一种单座套筒式调节阀，阀芯没有压力平衡孔，阀体结构紧凑，流体通道呈S流线型，设有一个改善套筒周围流体平稳流动的导流翼，压降损失小，流量大、可调范围广，耐空化腐蚀。
流量特性曲线精度高。调节阀有优良的关闭密封性，阀座泄漏量相当于单座阀水平，调节阀配用多弹簧式薄膜执行机构，结构紧凑，输出力大。
可广泛适用于要求噪音低，空化腐蚀小，密封性要求较严的场合。
进口不平衡笼式调节阀主要性能
阀体型式∶直通单座铸造球形阀
公称通径∶DN40-DN200mm
公称压力∶ANSI125-600;JIS10-40K;PN1.6-6.4MPa
连接型式∶法兰连接：FF、RF、RJ、LG
法兰标准：JIS B2201-1984、ANSI B16.5-1981、JB79-59等
焊接连接：嵌接焊SW（40～50mm） 对接焊BW（65～200mm）
材 料∶铸钢（ZG230-450）
铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG316L）、钛等
上 阀 盖∶常温型（P）：-17～+230℃
注：工作温度不准超过各种材料的允许范围
压盖型式∶螺栓压紧式
填 料∶V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料
进口不平衡笼式调节阀阀内组件
阀芯型式∶带活塞环的压力平衡式阀芯
材 料∶不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）
不锈钢堆焊司太莱合金、钛和耐腐蚀合金等
进口不平衡笼式调节阀执行机构
型 式∶多弹簧薄膜执行机构
膜片材料 丁睛橡胶夹尼龙布
弹簧范围∶20～100、40～120、80～240kPa
供气压力∶140～400kPa
气源接口∶Rc 1/4
环境温度∶-30～+70℃
阀作用型式∶气—关式或气—开式
附 件∶定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
进口不平衡笼式调节阀性能
泄 漏 量∶小于阀额定容量的0.01%，符合ANSI B16.104-1976Ⅳ级
回 差∶带定位器：小于全行程的1%
不带定位器：小于全行程的3%
基本误差∶带定位器：小于全行程的±1%
不带定位器：小于全行程的±5%
注：采用标准的V型聚四氟乙烯填料时
可调范围 50：1
